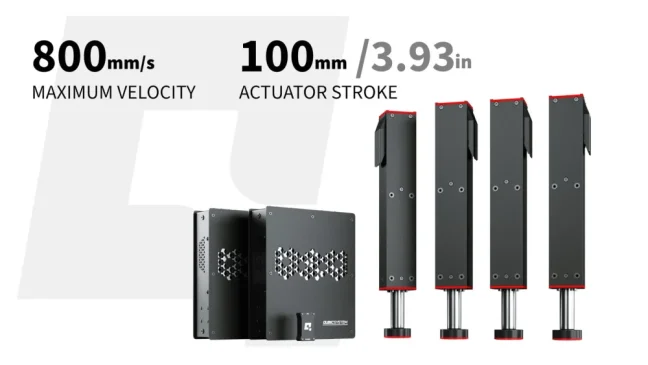

Aktuátory se zdvihem 100 mm nabízejí výrazně větší rozsah pohybu než QS-210 a v režimu Heavy-Duty utáhnou zatížení až 350 kg – tedy i těžké kokpity s triple monitory a plnou výbavou. Více
Aktuátory se zdvihem 100 mm nabízejí výrazně větší rozsah pohybu než QS-210 a v režimu Heavy-Duty utáhnou zatížení až 350 kg – tedy i těžké kokpity s triple monitory a plnou výbavou. Více
QS-210 motion systém
QS-210 je kompaktnější varianta průmyslových lineárních aktuátorů QS-220. Motion set je lineární, energeticky úsporný, snadno zapojitelný a zcela bezúdržbový.
Sdílí přednosti aktuátorů používaných v motion kokpitech Qubic System – především velmi nízkou latenci a vibrace v reálném čase. Balení obsahuje sady držáků, díky kterým aktuátory namontujete do většiny hliníkových profilových kokpitů na trhu.
Systém je plně modulární: začnete na 2DOF, kdykoli přidáte QS-Pivot pro 2.5DOF nebo další dva aktuátory a rozšíříte se na plný 3DOF.
Automotive grade performance
Pohyb, který kopíruje realitu
QS-210 je high-end motion set navržený pro maximálně realistický zážitek ze sim racingu. Přesná zpětná vazba a haptika zvyšují míru ponoření do simulace.
Systém pracuje s tzv. washout filtrem – způsobem zpracování signálu, který dokáže v rámci 60 mm zdvihu reprodukovat každou nerovnost, strukturu povrchu, brzdění, akceleraci i pohyby vozu.
Software QubicManager je zdarma a vyvíjí ho přímo inženýři výrobce – produkty tak dlouhodobě dostávají nové funkce a podporu dalších titulů.
Konfigurace
Od 2DOF až po plný 3DOF
QS-210 roste s vámi. Každá konfigurace vychází ze stejných komponent, takže upgrade neznamená výměnu celého systému.

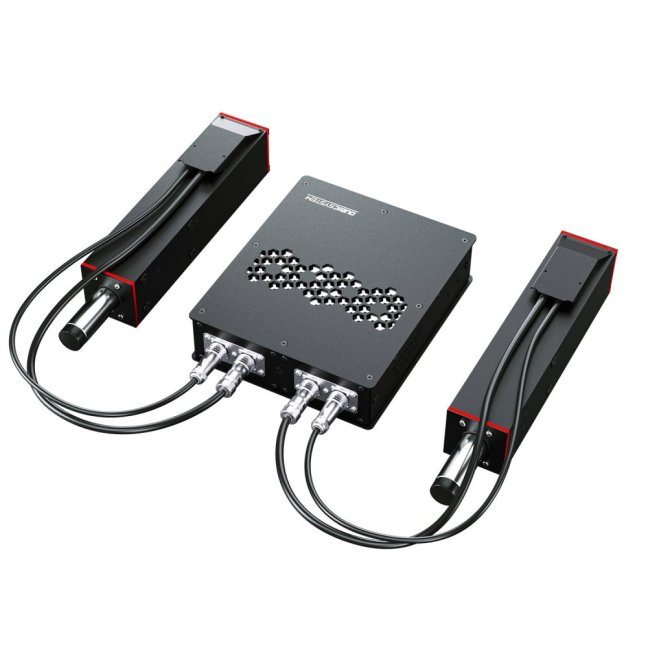

Intro set – 2DOF konfigurace
Dva aktuátory se zdvihem 60 mm, napájecí skříň a řídicí jednotka QS-MC6. Ideální vstup do světa motion simulace – dostupná cesta, jak si poprvé vyzkoušet skutečný pohyb kokpitu.
Velkou výhodou je modularita – systém kdykoli rozšíříte o další sadu aktuátorů a vytvoříte pokročilejší motion kokpit.
- 2× aktuátor QS-210 (držáky a adaptéry profilů v ceně)
- 1× napájecí skříň
- 1× QS-MC6 (M10 controller, Motion-Lock Switch)
Pivot set – 2.5DOF konfigurace
QS-Pivot je příslušenství pro ty, kdo chtějí intenzitu pohybu známou z high-endových simulátorů. Ve spojení s QS-210 vytváří jedinečnou 2.5DOF konfiguraci – heave (svislý pohyb) odvozený od osy pitch.
Kompatibilita: výška QS-Pivot je optimalizovaná právě pro QS-210. S QS-220 je rovněž plně kompatibilní, ale v polovině zdvihu bude kokpit mírně nakloněný – dorovnáte ho hliníkovou podložkou mezi kokpit a rám pivotu.
Upgrade set – z 2DOF na 3DOF
QS-210 byl navržený s ohledem na budoucí rozšíření. Stačí přidat další dva aktuátory a napájecí skříň – žádné další připojení k počítači není potřeba, skříně se propojí přímo mezi sebou.
Přidaná osa roll přináší mnohem přesnější vnímání přetáčivosti a nedotáčivosti a posouvá realističnost jízdy na další úroveň.

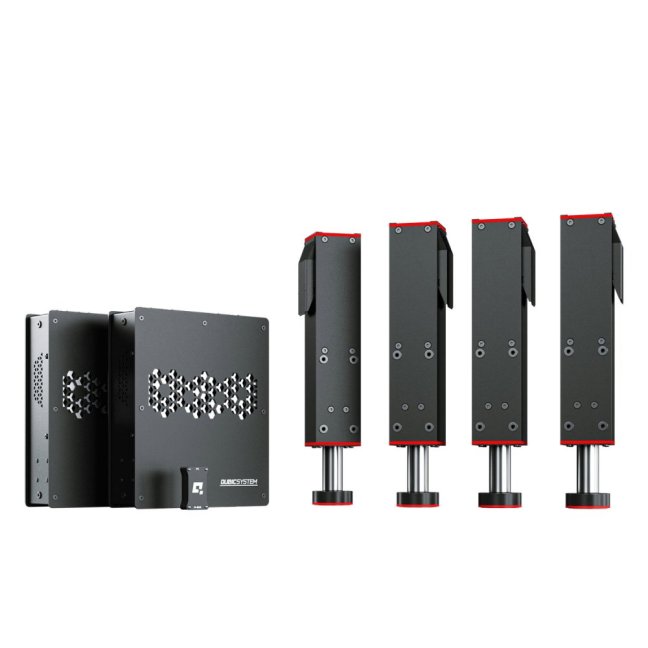

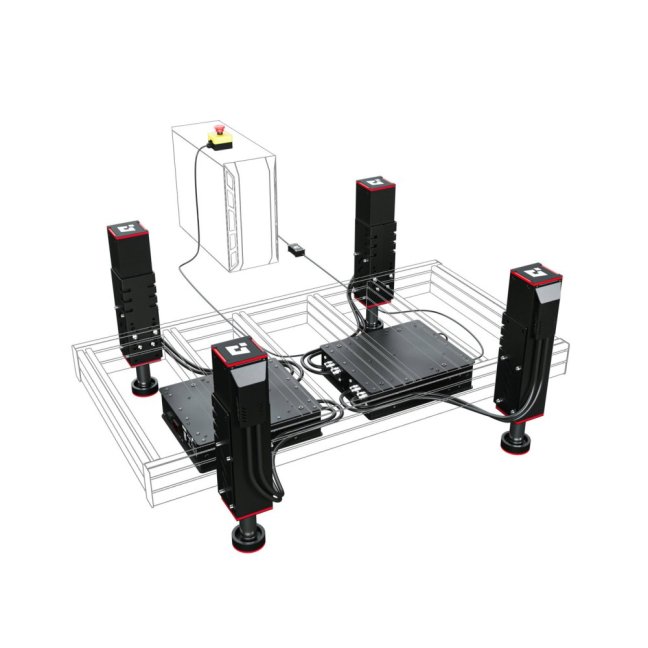

3DOF konfigurace
Čtyři aktuátory se zdvihem 60 mm, dvě napájecí skříně a jedna řídicí jednotka QS-MC6. Konfigurace pro ty, kdo chtějí opravdu přesnou a realistickou zpětnou vazbu.
Vibrace motoru, změna povrchu, nerovnosti i náhlé přenosy váhy – vše se přenese k jezdci v reálném čase. Domácí závodění se tím dostává velmi blízko realitě.
Zdvih 60 mm
Realismus a ponoření do simulace
Zdvih aktuátoru určuje rozsah pohybu, který platforma dokáže vytvořit – tedy jak daleko a jakým směrem se kokpit může naklonit či posunout.
Dostatečný zdvih je pro sim racing zásadní: 60 mm umožňuje širší rozsah pohybu a přesnější reprodukci sil, které v reálném voze cítíte. Jízda v simulátoru tak působí autentičtěji a živěji.
Plug & Perform

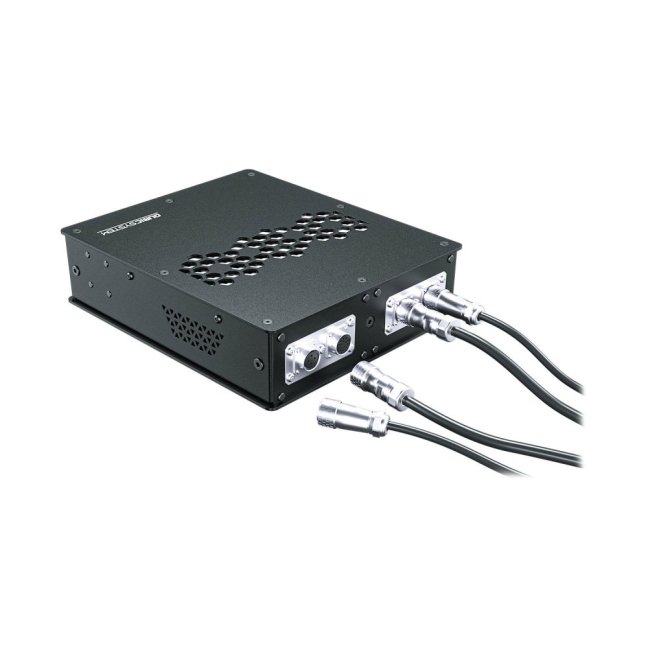

Konektory nové generace
Nejnovější napájecí skříně a aktuátory používají konektory s chromovaným mosazným pláštěm a stíněnou konstrukcí. Nabízejí robustní ochranu proti elektromagnetickému rušení.
To chrání vaše zdraví i EMC citlivá zařízení – u plastových konektorů, které jsou v simracingovém segmentu běžné, taková ochrana není možná, protože nejsou správně stíněné.
Konektory jsou navíc plně rozpojitelné, což montáž velmi zjednodušuje a zrychluje – zvládnete ji i bez technických znalostí.
Plug & Play – instalace za pár minut
Instalace QS-210 je mimořádně přímočará. Připevnění aktuátorů k hliníkovému kokpitu je díky přiloženým držákům otázkou chvilky.
Software Qubic Manager stáhnete jedním kliknutím a zdarma; podle návodu krok za krokem si systém nastavíte podle svých preferencí. Motion systém vyžaduje pouze napájení 115/230 VAC.
Možnosti montáže
Dva způsoby uchycení držáků
Ať zvolíte první variantu pro jednoduché nasazení, nebo druhou pro větší univerzálnost – držáky QS-210 umožňují bezstarostnou instalaci motion platformy podle vašich potřeb.
Stabilita a přesné uchycení
QS-210 se dodává s držáky aktuátorů a adaptéry pro ploché profily, které umožňují přesné přizpůsobení konkrétnímu kokpitu.
Držáky bez problémů integrují aktuátory do nejrozšířenějších hliníkových profilových kokpitů a zajišťují neochvějnou stabilitu i při plném rozsahu pohybu.
Responsive revolution
Latence pod 8 ms
Pohyb musí být přesně synchronizovaný se vstupní telemetrií. Když platforma reaguje pomalu, imerze se rozpadá – a může přijít i nevolnost. Profesionální systémy se pohybují pod 15–20 ms od telemetrie po skutečný pohyb.
- Platforma Qubic System8 ms
- Kočka~21 ms
- Jezdec F1~165 ms
- Pilot F-16~172 ms
- Profesionální esportovec~184 ms
- Průměrný člověk~247 ms
- Mrknutí oka~252 ms
Virtuální vůz reaguje v reálném čase – chování stroje odpovídá tomu, co znáte z reálné jízdy.
Minimální zpoždění mezi vstupem a odezvou znamená přesnější brzdění, řízení i práci s plynem.
Stabilní odezva pomáhá držet konzistentní časy na kolo a opakovaně trefovat stejné manévry.
Proč QS-210
Automotive grade výkon
Technologie
- Latence pod 8 ms od telemetrie po skutečný pohyb
- Vibrace v reálném čase v rozsahu 0–100 Hz
- Bezúdržbový lineární pohon bez převodovek
- Zpracování signálu washout filtrem
- Velmi tichý chod vhodný i do bytu
- Konektory s chromovaným mosazným pláštěm a stíněním proti EMI
Praktické výhody
- Držáky pro nejrozšířenější hliníkové kokpity v balení
- Modulární rozšíření 2DOF → 2.5DOF → 3DOF
- Bez potřeby dalšího USB připojení při rozšíření
- Software QubicManager s profily pro jednotlivé hry
- Napájení 115/230 VAC, instalace během chvilky
- Vyrobeno v Polsku / EU, servis a podpora v češtině
Qubic ekosystém
Jeden software pro celý simulátor
Qubic Manager
Profesionální software pro motion platformy vyvíjený přímo výrobcem. Je plug-and-play kompatibilní se všemi hlavními závodními i leteckými tituly na PC a průběžně přibývá podpora nových her.
Přestože jde o výkonný nástroj, ovládá se jednoduše – intenzitu pohybu, nerovností, roll i pitch nastavíte jedním kliknutím.
Propojený ekosystém a VR
Sada 3DOF aktuátorů je ideální motion základnou pro kokpit QS-CH1 i pro většinu hliníkových profilových kokpitů (s držáky). QS-210 spolupracuje také s platformou QS-CH2 (traction loss).
Software je VR Ready včetně motion compensation – v brýlích tak zůstává obraz stabilní i při plném pohybu platformy.
Galerie
QS-210 v detailu
Parametry
Technické specifikace
| Architektura | 2 / 2.5 / 3 DOF |
|---|---|
| Maximální zatížení | 250 kg |
| Hmotnost produktu | 30 kg |
| Zdvih aktuátoru | 60 mm |
| Délka aktuátoru | 10,6 cm |
| Šířka aktuátoru | 9,2 cm |
| Výška aktuátoru | 51,7 cm |
| Latence | méně než 8 ms |
| Rozsah vibrací | 0–100 Hz |
| Napájení | 115 / 230 VAC |
| Řídicí jednotka | QS-MC6 (nutná, dodává se v setu) |
| Software | QubicManager (zdarma, VR Ready) |
| Původ | Vyrobeno v Polsku / EU |
Obsah balení
Co najdete v balení
- 1× pár aktuátorů QS-210 se stabilizačními deskami (4 ks)
- držáky aktuátorů a adaptéry plochých profilů
- 1× napájecí skříň (řídicí modul)
- 1× QS-MC6
- 1× napájecí kabel
- 1× pár aktuátorů QS-210 se stabilizačními deskami (4 ks)
- držáky aktuátorů a adaptéry plochých profilů
- 1× napájecí skříň (řídicí modul)
- 1× Pivot Bar
- 1× QS-MC6
- 1× napájecí kabel
- 2× pár aktuátorů QS-210 se stabilizačními deskami
- 4× pár držáků aktuátorů a adaptéry profilů
- 2× napájecí skříň (řídicí modul)
- 1× QS-MC6
- 2× napájecí kabel
QS-MC6 obsahuje: M10 USB controller, Motion-Lock Switch s 2m kabelem, M-BUS terminátor, kabel USB-C 0,5 m a patchcord 2 m. Každé příslušenství je v samostatné krabičce.
Časté dotazy
FAQ
Jaký je rozdíl mezi QS-210 a QS-220?
QS-210 má zdvih 60 mm a nosnost 250 kg, QS-220 zdvih 100 mm a nosnost až 350 kg. QS-210 je kompaktnější a dostupnější, QS-220 nabízí větší rozsah pohybu.
Můžu začít na 2DOF a později rozšířit?
Ano, to je hlavní přednost systému. Doplníte druhou dvojici aktuátorů a napájecí skříň a máte 3DOF, bez dalšího připojení k PC – skříně se propojí přímo mezi sebou.
Potřebuji speciální kokpit?
Ne. V balení jsou držáky a adaptéry pro nejrozšířenější hliníkové profilové kokpity. Kompatibilitu rádi ověříme předem.
K čemu je QS-Pivot?
Přidává pohybový vzor heave odvozený od osy pitch – tzv. 2.5DOF. Je to nejlevnější cesta, jak z 2DOF setu dostat výrazně víc. Jeho výška je optimalizovaná právě pro QS-210.
Jaké napájení systém potřebuje?
Stačí běžná zásuvka – motion systém vyžaduje napájení 115/230 VAC. Žádné speciální rozvody nejsou potřeba.
Jaký software se používá?
Platformy Qubic System řídí aplikace QubicManager, ve které nastavíte intenzitu jednotlivých efektů, profily pro jednotlivé hry i limity pohybu. Software je zdarma, pravidelně aktualizovaný a VR Ready včetně motion compensation.
Jaké hry a simulátory jsou podporované?
Podporovaná je drtivá většina závodních titulů (Assetto Corsa a Competizione, iRacing, Automobilista 2, rFactor 2, Le Mans Ultimate, F1, RaceRoom, Dirt Rally) i letecké simulátory (MSFS, DCS, X-Plane, IL-2). Aktuální seznam najdete v podpoře výrobce.
Zvládnu instalaci sám?
Ano. Systém se dodává s držáky a návodem, montáž zvládne běžně zručný uživatel. Pokud si nejste jistí, zajistíme montáž i zaškolení u vás doma nebo ve firmě.
Jak je to se zárukou a servisem?
Na produkty Qubic System platí standardní záruka výrobce. Servis, náhradní díly i technickou podporu v češtině zajišťuje ALL4SIM.
