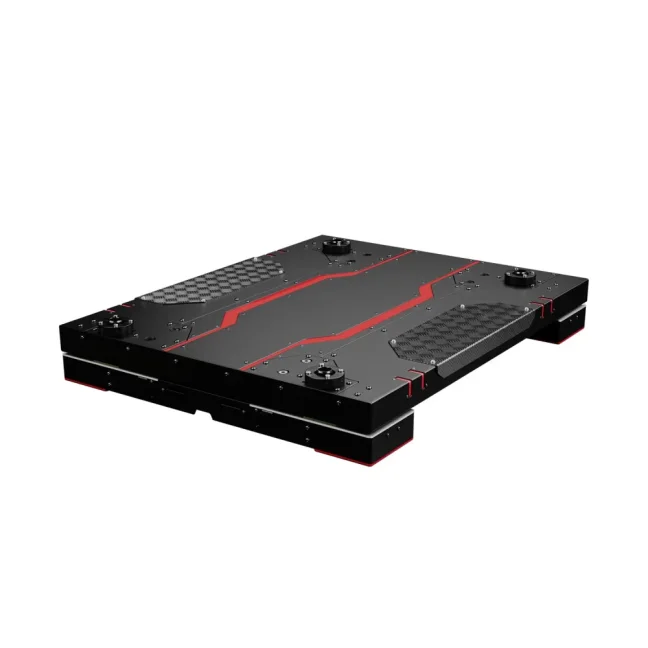

QS-CH2 je 2DOF motion platforma, která přidává pohyb v osách SURGE a YAW. Právě tyto dvě osy jsou klíčové pro vnímání ztráty trakce, brzdění a akcelerace. Více
QS-CH2 je 2DOF motion platforma, která přidává pohyb v osách SURGE a YAW. Právě tyto dvě osy jsou klíčové pro vnímání ztráty trakce, brzdění a akcelerace. Více
QS-CH2 traction loss
QS-CH2 je 2DOF motion platforma, která přidává pohyb v osách SURGE a YAW. Právě tyto dvě osy jsou klíčové pro vnímání ztráty trakce, brzdění a akcelerace.
Zatímco běžný 3DOF systém řeší náklony a přenosy váhy, QS-CH2 vám dá pocit, že zadní náprava skutečně přejíždí. Přetáčivý smyk poznáte tělem dřív, než ho uvidíte na obrazovce.
Platformu lze používat samostatně nebo v kombinaci s aktuátory QS-210 či QS-220 – tak vznikne až 5DOF sestava na profesionální úrovni.
Co QS-CH2 přináší
Ztrátu trakce cítíte tělem
QS-CH2 je postavená na nejrychlejší technologii lineárních aktuátorů na světě. Díky tomu dostanete okamžitou fyzickou odezvu na to, co se právě děje s předkem a zádí vozu – a to je přesně informace, kterou jezdec potřebuje na hraně přilnavosti.
Surge a yaw pro reálnou dynamiku
Osa SURGE přenáší akceleraci a brzdění jako podélný pohyb celého kokpitu, osa YAW pak rotaci vozu kolem svislé osy. Vysoká dynamika v ose surge v kombinaci se širokým rozsahem yaw dává mimořádně realistický vjem.
Výsledkem je věrohodná simulace přetáčivého i nedotáčivého smyku, driftu a chování při rozjezdu na kluzkém povrchu. Platforma je vhodná pro rally, drift, GT i F1 simulace.
Chytrá konstrukce
QS-CH2 jednoduše rozšiřuje možnosti stávajícího kokpitu o pohyby SURGE a YAW. Díky technologii převzaté z aktuátorů QS-220 dosahuje mimořádné přesnosti a hladkosti pohybu.
Na videu je vidět, jak se horní deska platformy posouvá podélně a zároveň natáčí – přesně tento pohyb přenáší na jezdce ztrátu trakce.
Inženýři MotionSystems se zaměřili také na hlučnost – tichý chod bez převodovek je jedním z klíčů k dokonalé imerzi, kterou hlučná platforma spolehlivě zabije.
Trénink, který se přenese na trať
Platforma byla navržena tak, aby jezdec získal svalovou paměť potřebnou pro udržení vozu na ideální stopě. Řidič musí plně kontrolovat prokluz předních i zadních kol a hledat rovnováhu mezi úplnou ztrátou přilnavosti a čistým nájezdem do zatáčky.
Díky věrné simulaci přetáčivosti se QS-CH2 využívá pro trénink reálných i sim racingových jezdců. Kdo si na traction loss zvykne, jen těžko se vrací zpět.
Základ pro 5DOF sestavu
QS-CH2 se běžně kombinuje s lineárními aktuátory QS-210 nebo QS-220. Vznikne tak sestava s pěti stupni volnosti, která pokryje prakticky celé spektrum pohybů závodního vozu.
Řízení zůstává jednotné v aplikaci QubicManager – vše ladíte z jednoho místa.
Tři situace, které poznáte tělem
Co přesně platforma simuluje
Když zabrzdíte příliš tvrdě a kola se zablokují, platforma posune celý rig tak, aby na tělo jezdce působilo přetížení směrem dozadu.
Když se záď virtuálního vozu utrhne po příliš prudkém zatočení, kokpit se natočí do strany odpovídající směru smyku – reakce přijde dřív, než ji uvidíte na obrazovce.
Když jezdec přidá plyn příliš rychle a vůz se roztočí, platforma posune kokpit dozadu a simuluje tak přetížení působící dopředu.
Latence
Jak rychlých je 8 ms?
Pohyb musí být přesně synchronizovaný se vstupní telemetrií. Když platforma reaguje pozdě, imerze se rozpadne a může přijít nevolnost. Profesionální systémy se pohybují pod 15–20 ms od telemetrie po skutečný fyzický pohyb – Qubic System zvládá 8 ms.
- ⚡ Platforma Qubic System8 ms
- 🏎️ Jezdec F1~165 ms
- ✈️ Pilot F-16~172 ms
- 🎮 Profesionální esportovec~184 ms
- 👤 Průměrný člověk~247 ms
- 😉 Mrknutí oka~252 ms
Vlastnosti
Profesionální konstrukce
Konstrukce
- Nízká stavební výška 22,37 cm
- Robustní ocelová konstrukce, nosnost 300 kg
- Technologie nejrychlejších lineárních aktuátorů na světě
- Tichý chod bez převodovek
- Kompatibilní s hliníkovými kokpity
- Vyrobeno v Polsku / EU
Použití
- Simulace ztráty trakce a driftu
- Podélná akcelerace a brzdění
- Rally, drift, GT i F1 simulace
- Kombinace s 3DOF pro 5DOF sestavu
- Trénink reálných i sim racingových jezdců
- Řízení přes QubicManager
Videa
QS-CH2 v pohybu
Qubic ekosystém
Jeden software pro celý simulátor
QubicManager
Platformu řídí aplikace QubicManager, ve které nastavíte intenzitu jednotlivých efektů (surge, yaw), limity pohybu i profily pro jednotlivé hry. Pokud máte i 3DOF aktuátory, ovládáte celý simulátor z jednoho místa.
Software je zdarma, pravidelně aktualizovaný a podporuje drtivou většinu závodních i leteckých titulů. Součástí je i SDK pro vlastní integrace a tréninkové aplikace.
Propojený ekosystém a VR
QS-CH2 je plně kompatibilní s 3DOF sady aktuátorů QS-210 i QS-220. Společně tvoří 5DOF sestavu (heave, pitch, roll, surge, yaw), která pokryje prakticky celé spektrum pohybů závodního vozu.
Systém je VR ready – pohyb je synchronizovaný s obrazem, takže headset zůstává použitelný i při plné intenzitě efektů.
Galerie
Fotogalerie
Parametry
Technické specifikace
| Architektura | 2DOF – surge (podélný pohyb) a yaw (rotace kolem svislé osy) |
|---|---|
| Maximální zatížení | 300 kg / 661,4 lb |
| Hmotnost platformy | 160 kg / 352,7 lb |
| Celková délka | 132,9 cm / 52,32 in |
| Celková šířka | 107,25 cm / 42,22 in |
| Celková výška | 22,37 cm / 8,81 in |
| Latence | méně než 8 ms od telemetrie po fyzický pohyb |
| Technologie | lineární aktuátory Qubic System (technologie QS-220), bez převodovek |
| Řídicí jednotka | QS-MC6 (nutné dokoupit samostatně, jedna na simulátor) |
| Kompatibilita | 3DOF sady QS-210 a QS-220 → 5DOF sestava |
| Software | QubicManager (zdarma), SDK pro vlastní integrace |
| Vhodné pro | rally, drift, GT a F1 simulace, trénink jezdců |
| Původ | vyrobeno v Polsku / EU |
Sestavení systému
Co k provozu potřebujete
Časté dotazy
FAQ
Nahradí QS-CH2 3DOF systém?
Nenahradí, doplňuje ho. QS-CH2 řeší surge a yaw, 3DOF aktuátory heave, pitch a roll. Nejlepší výsledek dává jejich kombinace – 5DOF sestava.
Můžu QS-CH2 používat samostatně?
Ano. Platforma funguje jako samostatné 2DOF řešení pod vaším stávajícím kokpitem a přidá mu ztrátu trakce i podélné přetížení. 3DOF aktuátory můžete doplnit kdykoliv později.
Potřebuji QS-MC6?
Ano, pro QS-CH2 je potřeba řídicí jednotku QS-MC6 dokoupit samostatně (jedna jednotka na jeden simulátor).
Kolik místa platforma zabere?
Půdorys je zhruba 133 × 107 cm a výška jen 22 cm, takže kokpit nezvedne nijak dramaticky. Počítejte ještě s rezervou na pohyb kokpitu do stran a dozadu.
Jaký kokpit na platformu pasuje?
Prakticky jakýkoliv hliníkový nebo ocelový rig do nosnosti 300 kg včetně jezdce, sedačky, volantu, pedálů a monitorů. S konkrétním uchycením vám poradíme.
Je platforma hlučná?
Ne. Pohon je bez převodovek, takže chod je výrazně tišší než u řešení s ozubenými převody – hluk je jedna z věcí, které nejrychleji zabijí imerzi.
Pro koho se hodí nejvíc?
Pro rally, drift, GT a F1 simulace a pro trénink reálných i sim racingových jezdců, kteří potřebují cítit prokluz předních i zadních kol a hranici přilnavosti.
Jaký software se používá?
Platformy Qubic System řídí aplikace QubicManager, ve které nastavíte intenzitu jednotlivých efektů, profily pro jednotlivé hry i limity pohybu. Software je zdarma a pravidelně aktualizovaný.
Jaké hry a simulátory jsou podporované?
Podporovaná je drtivá většina závodních titulů (Assetto Corsa a Competizione, iRacing, Automobilista 2, rFactor 2, Le Mans Ultimate, F1, RaceRoom, Dirt Rally) i letecké simulátory (MSFS, DCS, X-Plane, IL-2). Aktuální seznam najdete v podpoře výrobce.
Zvládnu instalaci sám?
Ano. Systém se dodává s držáky a návodem, montáž zvládne běžně zručný uživatel. Pokud si nejste jistí, zajistíme montáž i zaškolení u vás doma nebo ve firmě.
Jak je to se zárukou a servisem?
Na produkty Qubic System platí standardní záruka výrobce. Servis, náhradní díly i technickou podporu v češtině zajišťuje ALL4SIM.
QS-CH2 od ALL4SIM
Poradíme s výběrem konfigurace, zajistíme dopravu, montáž i zaškolení. Servis a podpora v češtině.
